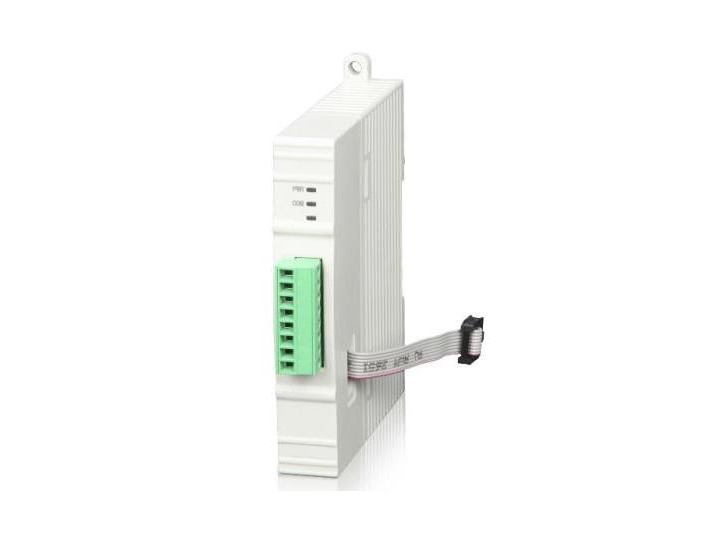

產品特點
XD系列PLC適配模擬量輸入輸出左擴展模塊，包含2點溫度輸入、2點輸出規格。
XD系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
2通道PT100溫度輸入：測溫范圍-100~500℃，精度0.1℃
2路10位高精度模擬量輸出：電壓、電流可選
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
模擬量輸入點數 |
2 |
|
3： |
指代溫度輸入 |
PT |
|
4： |
模擬量輸出點數 |
2 |
|
5： |
指代模擬量輸出 |
DA |
|
6： |
模擬量輸入輸出類型 |
A：輸入輸出全部為電流型 |
|
|
|
V：輸入輸出全部為電壓型 |
|
7： |
指代ED模塊 |
ED |
型號一覽表
|
型 號 |
功 能 |
|
XD-2PT2DA-A-ED |
2通道PT100輸入、2通道10bit模擬量電流輸出（0~20mA、4~20mA）； |
|
XD-2PT2DA-V-ED |
2通道PT100輸入、2通道10bit模擬量電壓輸出（0~5V、0~10V）； |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
溫度輸入(PT) |
模擬量輸出 |
|
|
電流 |
電壓 |
||
|
2AD2PT-A-ED |
2AD2PT-V-ED |
||
|
測溫范圍 |
-100~500℃ |
— |
|
|
模擬量輸出范圍 |
— |
0~20、4~20mA 外部負載電阻小于500Ω |
0~5、0~10V 外部負載電阻2KΩ~1MΩ |
|
數字輸入范圍 |
— |
10位二進制數(0~1023) |
|
|
數字輸出范圍 |
-1000~5000 |
- |
|
|
分辨率 |
0.1℃ |
1/1024(10Bit) |
|
|
綜合精確度 |
滿量程的±0.8% |
1% |
|
|
轉換速度 |
10ms |
||
|
模擬量用電源 |
DC24V±10%，150mA |
||

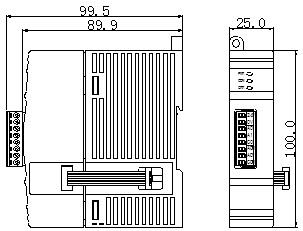

外觀尺寸圖（單位：mm）
