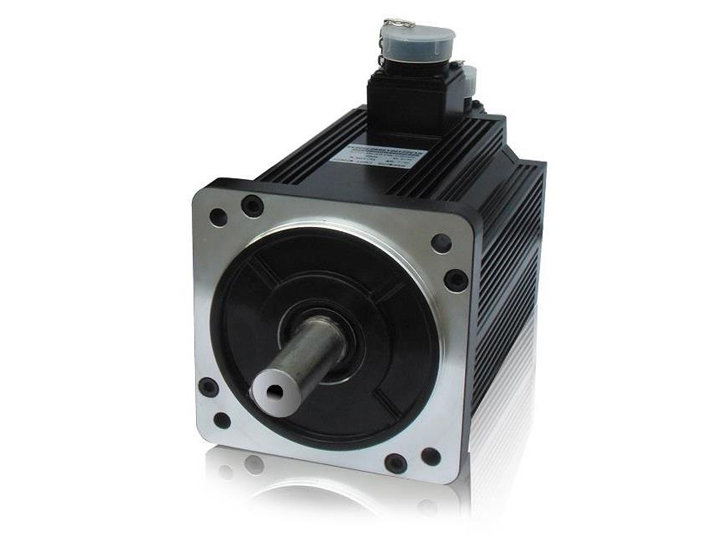

產品說明
DS系列伺服專用電機
適配DS系列1.0~3.0KW伺服驅動器
編碼器線數2500ppr

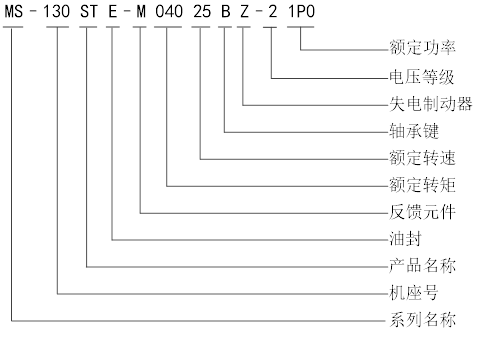

命名規則
|
系列名稱 |
MS系列伺服電機 |
|
|
機座號 |
130 |
|
|
產品名稱 |
ST |
正弦波驅動器電動機 |
|
油封 |
空 |
不帶油封（130ST及以上標 配油封，型號沒有E） |
|
E |
帶油封（僅60ST、80ST系列帶油封的型號命名有區分） |
|
|
反饋元件 |
M |
增量式編碼器（2500線光電編碼器） |
|
F |
省線增量式編碼器（2500線光電編碼器） |
|
|
T |
17bit多摩川絕對值編碼器 |
|
|
額定轉矩（N.m） |
040 |
4.0 |
|
050 |
5.0 |
|
|
060 |
6.0 |
|
|
077 |
7.7 |
|
|
100 |
10.0 |
|
|
150 |
15.0 |
|
|
額定轉速 |
15 |
1500 |
|
20 |
2000 |
|
|
25 |
2500 |
|
|
30 |
3000 |
|
|
軸承鍵 |
A |
無鍵 |
|
B |
帶鍵 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電壓等級 |
2 |
220V級 |
|
4 |
380V級 |
|
|
功率（KW） |
1P0 |
1.0 |
|
1P2 |
1.2 |
|
|
1P5 |
1.5 |
|
|
2P0 |
2.0 |
|
|
2P3 |
2.3 |
|
|
3P0 |
3.0 |
|
規格參數
|
電壓等級 |
220V |
||||||||||
|
電機型號MS-130ST- |
M04025 |
M10010 |
M06025 |
M10015 |
M10015G |
M07725 |
M15015 |
M15015G |
|||
|
□□-21P0 |
□□-21P0 |
□□-21P5 |
□□-21P5 |
□□-21P5 |
□□-22P0 |
□□-22P3 |
□□-22P3 |
||||
|
電機代碼 |
0040 |
1040 |
0042 |
1042 |
0044 |
1044 |
104A |
0043 |
0046 |
1046 |
|
|
額定功率（KW） |
1.0 |
1.0 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2.0 |
2.3 |
2.3 |
|
|
額定電流（A） |
4 |
6.2 |
6.0 |
7.4 |
6.0 |
8.0 |
8.9 |
7.5 |
9.5 |
9 |
|
|
額定轉速 |
2500 |
1000 |
2500 |
2500 |
1500 |
1500 |
1500 |
2500 |
1500 |
1500 |
|
|
最高轉速 |
4000 |
2000 |
3000 |
3000 |
2000 |
2000 |
2500 |
3000 |
2000 |
2000 |
|
|
額定轉矩（N·m） |
4 |
10 |
6 |
6 |
10 |
10 |
10 |
7.7 |
15 |
15.1 |
|
|
峰值轉矩（N·m） |
12 |
30 |
18 |
18 |
25 |
25 |
26.7 |
22 |
30 |
30.2 |
|
|
反電勢常數（V/krpm） |
33 |
106.7 |
65 |
82 |
103 |
61 |
73.3 |
68 |
114 |
101 |
|
|
力矩系數（N·m/A） |
0.54 |
1.612 |
1.0 |
0.81 |
1.67 |
1.25 |
1.12 |
1.03 |
1.58 |
1.68 |
|
|
轉子慣量（Kg·m2） |
0.85×10-3 |
1.105×10-3 |
1.26×10-3 |
0.84×10-3 |
1.94×10-3 |
1.272×10-3 |
1.62×10-3 |
1.53×10-3 |
2.77×10-3 |
2.63×10-3 |
|
|
繞組（線間）電阻（Ω） |
2.6 |
1.02 |
1.21 |
0.7 |
1.29 |
0.3 |
0.7 |
1.01 |
1.1 |
0.8 |
|
|
繞組（線間）電感（mH） |
12 |
3.57 |
3.87 |
5.07 |
5.07 |
1.29 |
11 |
2.94 |
4.45 |
14 |
|
|
電氣時間常數ms |
4.62 |
3.5 |
3.20 |
7.24 |
3.93 |
4.3 |
15.7 |
2.91 |
4.05 |
17.5 |
|
|
重量（Kg） |
5.9 |
8.434 |
8.9 |
7.2 |
11.5 |
9.340 |
- |
10.0 |
14.4 |
12.6 |
|
|
編碼器線數（PPR） |
2500 |
||||||||||
|
極對數 |
4 |
||||||||||
|
電機絕緣等級 |
Class B（130℃） |
||||||||||
|
防護等級 |
IP65 |
||||||||||
|
使用環境 |
環境溫度 |
－20℃～＋50℃ |
|||||||||
|
環境濕度 |
相對濕度<90%（不結露條件） |
||||||||||
|
電壓等級 |
220V |
380V |
|||||||
|
電機型號MS-130ST- |
M07730 |
M10025 |
M06025 |
M10015 |
M07725 |
M15015 |
M10030 |
||
|
□□-22P4 |
□□-22P6 |
□□-41P5 |
□□-41P5 |
□□-42P0 |
□□-42P3 |
□□-43P0 |
|||
|
電機代碼 |
104B |
0045 |
0142 |
0144 |
2144 |
1143 |
1146 |
1148 |
|
|
額定功率（KW） |
2.4 |
2.6 |
1.5 |
1.5 |
1.5 |
2.0 |
2.3 |
3.0 |
|
|
額定電流（A） |
10.5 |
10.0 |
3.7 |
3.5 |
5.6 |
6.4 |
7.3 |
6.4 |
|
|
額定轉速 |
3000 |
2500 |
2500 |
1500 |
1500 |
2500 |
1500 |
3000 |
|
|
最高轉速 |
4000 |
3000 |
3000 |
2000 |
2000 |
3000 |
2000 |
3500 |
|
|
額定轉矩（N·m） |
8 |
10 |
6 |
10 |
10 |
7.7 |
15 |
10 |
|
|
峰值轉矩（N·m） |
16 |
25 |
18 |
25 |
20 |
19.25 |
45 |
25 |
|
|
反電勢常數（V/krpm） |
52.8 |
70 |
110 |
177 |
61 |
61 |
124 |
88.3 |
|
|
力矩系數（N·m/A） |
0.76 |
1.0 |
1.62 |
2.86 |
1.25 |
1.2 |
2 |
1.56 |
|
|
轉子慣量（Kg·m2） |
1.27×10-3 |
1.94×10-3 |
1.26×10-3 |
1.94×10-3 |
1.272×10-3 |
1.272×10-3 |
2.44×10-3 |
1.13×10-3 |
|
|
繞組（線間）電阻（Ω） |
0.331 |
0.73 |
3.50 |
4.37 |
0.3 |
0.3 |
1.8 |
0.46 |
|
|
繞組（線間）電感（mH） |
4.7 |
2.45 |
10.75 |
15.00 |
1.29 |
1.29 |
11.6 |
1.52 |
|
|
電氣時間常數ms |
14.2 |
3.36 |
3.07 |
3.46 |
4.3 |
4.3 |
6.44 |
3.33 |
|
|
重量（Kg） |
9.8 |
9.8 |
8.9 |
11.5 |
9.34 |
9.34 |
11.1 |
11.4 |
|
|
編碼器線數（PPR） |
2500 |
||||||||
|
極對數 |
4 |
||||||||
|
電機絕緣等級 |
Class B（130℃） |
||||||||
|
防護等級 |
IP65 |
||||||||
|
使用環境 |
環境溫度 |
－20℃～＋50℃ |
|||||||
|
環境濕度 |
相對濕度<90%（不結露條件） |
||||||||

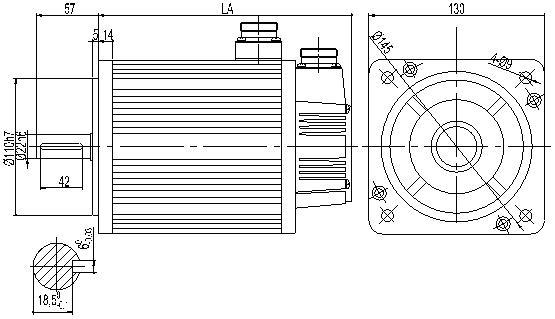

產品尺寸（單位：mm）
|
型號 |
LA |
|
|
常規 |
帶抱閘 |
|
|
MS-130ST-M10010□□-21P0 |
194 |
265 |
|
MS-130ST-M04030□□-21P2 |
165±1 |
\ |
|
MS-130ST-M06025□□-21P5 |
180±1 |
239 ±1 |
|
MS-130ST-M10015□□-21P5 |
206 |
265 |
|
MS-130ST-M07725□□-22P0 |
192 |
249 |
|
MS-130ST-M15015□□-22P3 |
241 |
298 |
|
MS-130ST-M15015□□-42P3 |
226 |
285 |
|
MS-130ST-M06025□□-41P5 |
179 |
263 |
|
MS-130ST-M10015□□-41P5 |
213 |
270 |
|
MS-130ST-M07725□□-42P0 |
205 |
264 |
|
MS-130ST-M10030□□-43P0 |
230 |
289 |
