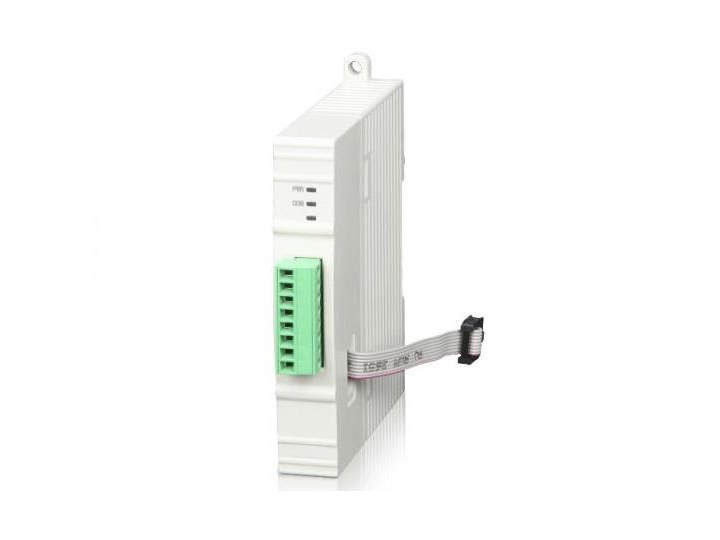

產品特點
XD系列PLC適配模擬量輸入輸出左擴展模塊，包含2點模擬量輸入、2點PT100輸入規格。
XD系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
2路12位高精度模擬量輸入：電壓、電流可選
2通道PT100溫度輸入：測溫范圍-100~500℃，精度0.1℃
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
模擬量輸入點數 |
2 |
|
3： |
指代模擬量輸入 |
AD |
|
4： |
溫度輸入點數 |
2 |
|
5： |
指代溫度輸入 |
PT |
|
6： |
模擬量輸入輸出類型 |
A：輸入全部為電流型 |
|
|
|
V：輸入全部為電壓型 |
|
7： |
指代ED模塊 |
ED |
型號一覽表
|
型 號 |
功 能 |
|
XD-2AD2PT-A-ED |
2通道12bit模擬量電流輸入（0~20mA、4~20mA）、2通道PT100輸入； |
|
XD-2AD2PT-V-ED |
2通道12bit模擬量電壓輸入（0~5V、0~10V）、2通道PT100輸入； |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
模擬量輸入(mA) |
溫度輸入（PT） |
||
|
電流 |
電壓 |
|||
|
2AD2PT-A-ED |
2AD2PT-V-ED |
2AD2PT-A-ED |
2AD2PT-V-ED |
|
|
模擬量輸入范圍 |
0~20mA,4~20mA |
0~5V、0~10V |
— |
|
|
測溫范圍 |
— |
- |
-100~500℃ |
|
|
最大輸入范圍 |
0~40mA |
DC±15V |
— |
|
|
數字輸出范圍 |
12位二進制數（0~4095） |
-1000~5000 |
||
|
分辨率 |
1/4095（12Bit） |
0.1℃ |
||
|
綜合精確度 |
1% |
滿量程的±0.8% |
||
|
轉換速度 |
10ms |
|||
|
模擬量用電源 |
DC24V±10%，150mA |
|||

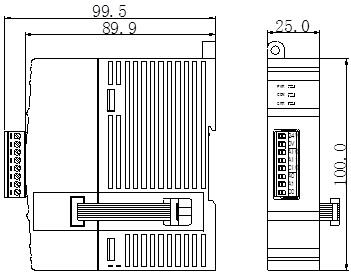

外觀尺寸圖（單位：mm）
