產品說明
基于2.4GHz的Wifi無線通訊模塊，具備RS232、RS485接口
適配信捷XC2~XCM系列、XD系列PLC、MODBUS RTU設備
XD-WBOX-ED連接在XD系列PLC的左側（XD1不支持）
采用IEEE802.11b.g.n協議棧以及TCP/IP協議棧
支持PC網頁平臺以及手機App的平臺支持
具備硬件按鈕重置、PLC程序上下載、參數修改、手機控制等功能
可在各類場合下與無線AP（熱點）連接，實現對PLC的遠程監控以及無線組網統籌控制。
支持多種組網形式，在工業以及民用各種場合均可使用。
產品特點
支持AP（無線熱點）和STA模式
支持多無線熱點自動漫游技術（典型事件＜500ms，最大時間2000ms）
持久在線，具有短線重撥和看門狗功能
內網可達4個主站同步監控
支持同時內、外網監控
支持基于TCP/IP的X-NET現場總線
支持MODBUS TCP用于連接組態軟件
標配SMA接頭、標配高增益數據天線
具備信號強度、運行狀態指示功能
產品型號
W-BOX：標準天線
W-BOXL：配備延長外接天線
XD-WBOX-ED：標準天線
XD-WBOXL-ED：配備外接延長天線
應用領域
遠程設備監控
物聯網應用
工業控制
手持設備

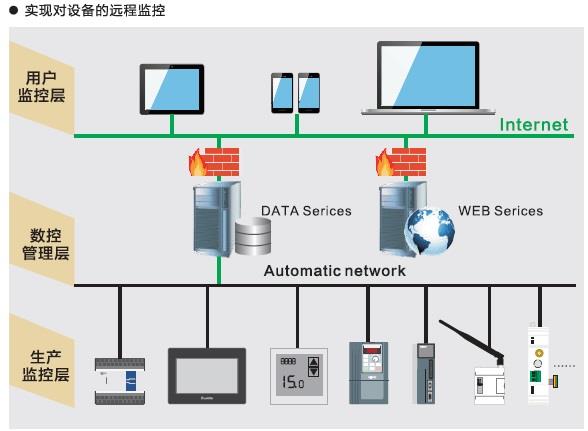

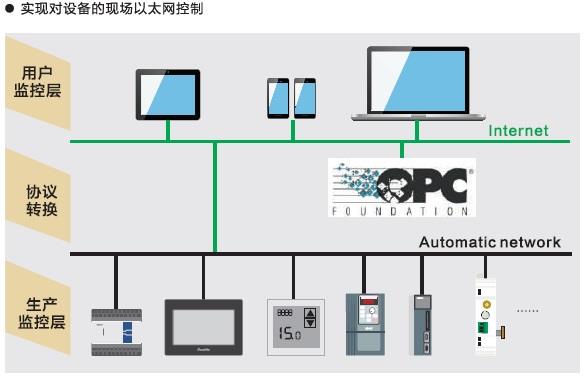

典型應用拓撲

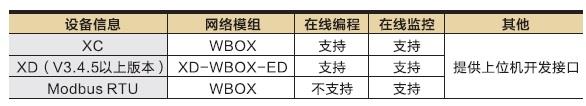

與PLC的適配關系
產品規格
| 分類 | 參數 | 取值 |
| 無線參數 | 標準認證 | FCC/CE |
| 無線標準 | 802.11 b/g/n | |
| 頻率范圍 | 2.412GHz-2.484GHz | |
| 發射功率 | 802.11b:+16+/-2dBm | |
| 802.11g:+14+/-2dBm | ||
| 802.11n:+13+/-2dBm | ||
| 接收靈敏度 | 802.11b:-93 dBm | |
| 802.11g:-85 dBm | ||
| 802.11n:-82 dBm | ||
| 硬件參數 | 數據接口 | UART |
| SPI,PWM,GPIO | ||
| 工作溫度 | -40℃-85℃ | |
| 尺寸 |
|
|
| 軟件參數 | 無線網絡類型 | STA/AP/STA+AP |
| 安全機制 | WEP/WPA-PSK/WPA2-PSK | |
| 加密類型 | WAP64/WAP128/TKIP/AES | |
| 升級固件 |
|
|
| 定制開發 |
|
|
| 網絡協議 | TCP | |
| 用戶配置 | Web頁面 |
產品外形尺寸（單位：mm）

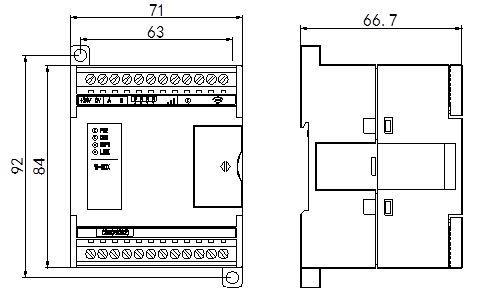

W-BOX、W-BOXL：

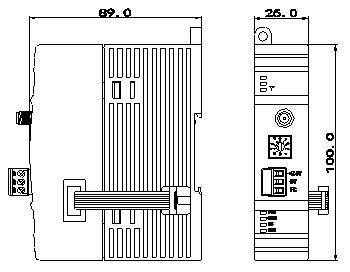

XD-WBOX-ED、XD-WBOXL-ED：
