產品說明

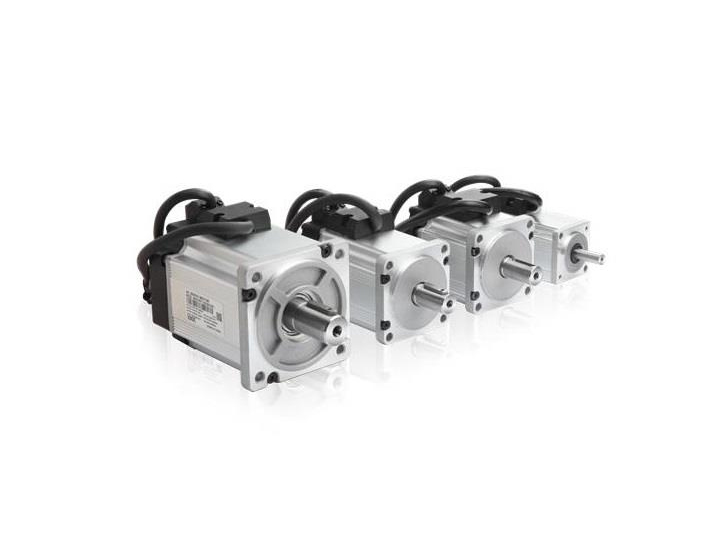

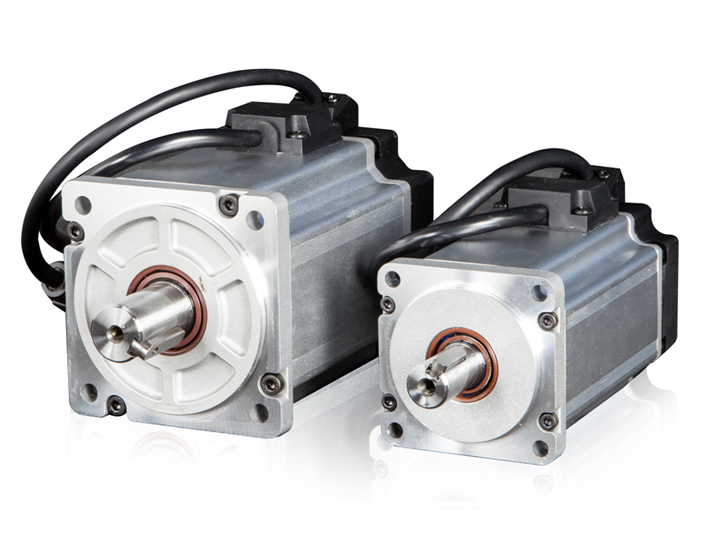

MS6系列伺服電機
適配DS5系列1.5KW伺服驅動器

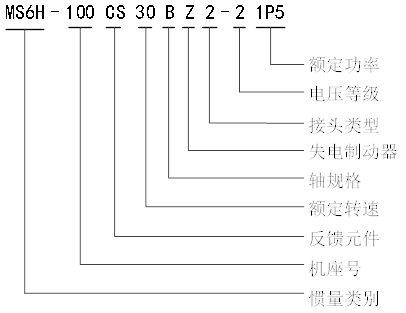

命名規則
|
慣量類別 |
6H |
|
|
機座號 |
100（單位mm） |
|
|
反饋元件 |
CS |
單圈17bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
額定轉速 |
30 |
3000 |
|
軸規格 |
A |
有鍵、無油封、帶螺紋孔 |
|
B |
有鍵、有油封、帶螺紋孔 |
|
|
C |
無鍵、無油封、有螺紋孔 |
|
|
D |
無鍵、有油封、有螺紋孔 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電機連接件規格
|
1 |
表示電機接頭安普接頭 |
|
2 |
表示電機接頭航插接頭 |
|
|
3 |
表示電機接頭為連接器式樣（IP67專用，研發中） |
|
|
電壓等級 |
2 |
220V級 |
|
功率（KW） |
1P5 |
1.5 |
規格參數
|
電壓等級 |
單相/三相220VAC |
|
|
電機型號MS |
6H-100 |
|
|
CS/CM30B1 |
||
|
21P5 |
||
|
電機代碼 |
5083 |
|
|
額定功率（KW） |
1.5 |
|
|
額定電流[mA] |
8000 |
|
|
額定轉速[RPM] |
3000 |
|
|
最高轉速[RPM] |
4500 |
|
|
額定轉矩[Nm] |
4.8 |
|
|
最大轉矩[Nm] |
12 |
|
|
轉子慣量[10^-7kg.m2] |
2812 |
|
|
慣量類型 |
低慣量 |
|
|
極對數 |
5 |
|
|
編碼器位數 |
17 |
|
|
編碼器種類 |
磁 |
|
|
電機絕緣等級 |
ClassF(155℃) |
|
|
防護等級 |
IP65 |
|
|
使用環境 |
環境溫度 |
-15℃～+40℃ |
|
環境濕度 |
相對濕度<90%(不結露) |
|

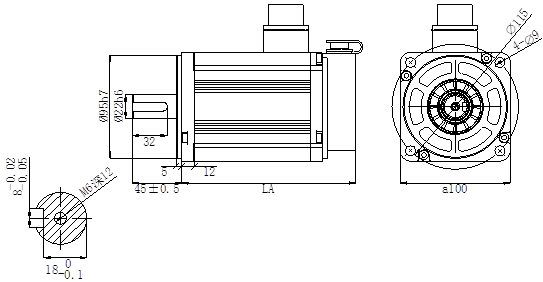

外觀尺寸圖（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS6S-100C□30B2-21P5 |
158.5 |
- |
低慣量 |
