產品說明
MS5系列伺服專用電機
適配DS5系列3.0~7.5KW伺服驅動器

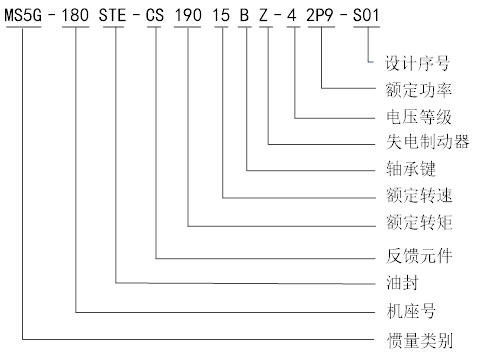

命名規則
|
慣量類別 |
5G |
|
|
機座號 |
180 |
|
|
油封 |
空 |
不帶油封（130ST及以上標 配油封，型號沒有E） |
|
E |
帶油封（僅60ST、80ST系列帶油封的型號命名有區分） |
|
|
反饋元件 |
TL |
多圈23 bit光編絕對值電機 |
|
額定轉矩（N.m） |
190 |
19.0 |
|
280 |
27.0 |
|
|
350 |
35.0 |
|
|
480 |
48.0 |
|
|
額定轉速 |
15 |
1500 |
|
軸承鍵 |
A |
無鍵 |
|
B |
帶鍵 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電壓等級 |
4 |
380V級 |
|
功率（KW） |
2P9 |
2.9 |
|
4P4 |
4.4 |
|
|
5P5 |
5.5 |
|
|
7P5 |
7.5 |
|
|
設計序號 |
S01 |
序列1 |
規格參數
|
電壓等級 |
三相220V |
||||
|
電機型號 |
5G-180ST |
||||
|
TL19015B□ |
TL28015B□ |
TL35015B□ |
TL48015B□ |
||
|
42P9 |
44P4 |
45P5 |
47P5 |
||
|
電機代碼 |
9166 |
9161 |
9162 |
9163 |
|
|
額定功率（KW） |
2.9 |
4.4 |
5.5 |
7.5 |
|
|
額定電流[mA] |
9000 |
14000 |
16000 |
16100 |
|
|
額定轉速[RPM] |
1500 |
1500 |
1500 |
1500 |
|
|
最高轉速[RPM] |
2500 |
2500 |
2500 |
2000 |
|
|
額定轉矩[Nm] |
19 |
28 |
35 |
48 |
|
|
最大轉矩[Nm] |
51.3 |
56 |
70 |
96 |
|
|
轉子慣量[10^-7kg.m2] |
40443 |
55139 |
68342 |
95424 |
|
|
慣量類型 |
中慣量 |
中慣量 |
中慣量 |
中慣量 |
|
|
極對數 |
5 |
5 |
5 |
5 |
|
|
編碼器位數 |
23 |
23 |
23 |
23 |
|
|
編碼器種類 |
光 |
光 |
光 |
光 |
|
|
電機絕緣等級 |
ClassF(155℃) |
||||
|
防護等級 |
IP65 |
||||
|
使用環境 |
環境溫度 |
-15℃～+40℃ |
|||
|
環境濕度 |
相對濕度<90%(不結露) |
||||

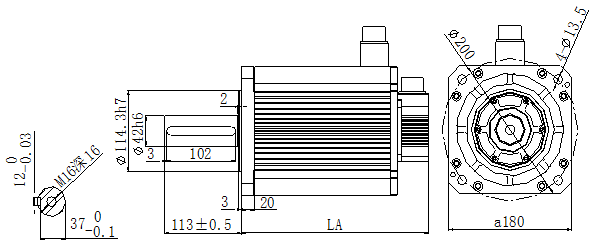

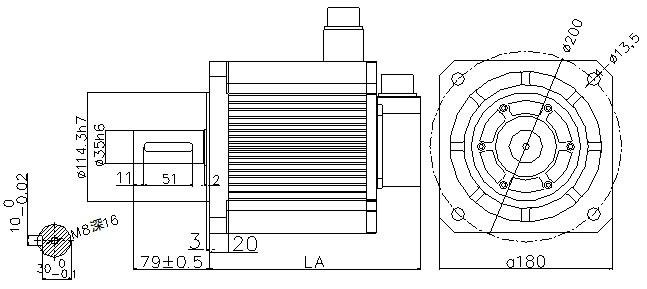

產品尺寸（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS5G-180ST-TL19015□□-42P9 |
221±1 |
303±1 |
中慣量 |
|
MS5G-180ST-TL28015□□-44P4 |
247±1 |
329±1 |
中慣量 |
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS5G-180ST-TL35015□□-45P5 |
277±1 |
359±1 |
中慣量 |
|
MS5G-180ST-TL48015□□-47P5 |
318±1 |
400±1 |
中慣量 |
