產品說明

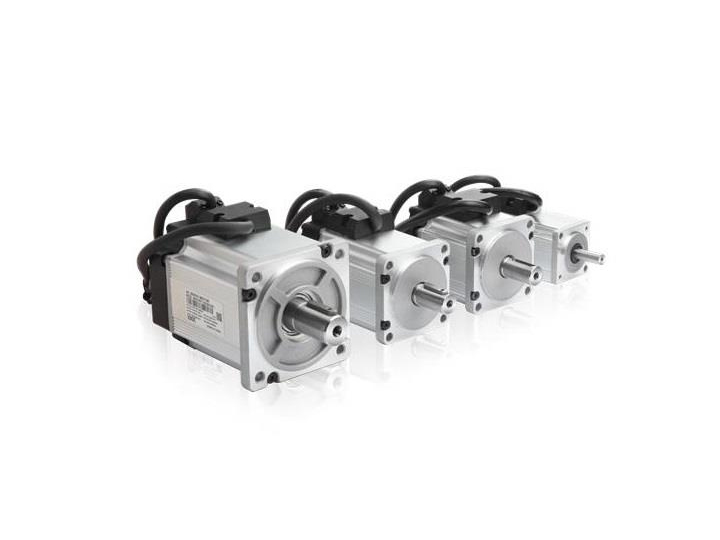

MS5系列伺服專用電機
適配DS5系列0.1KW伺服驅動器

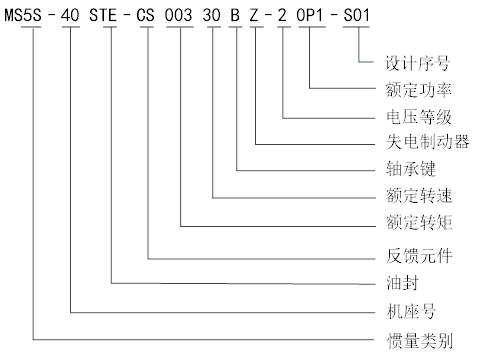

命名規則
|
慣量類別 |
5S |
|
|
機座號 |
40 |
|
|
油封 |
空 |
不帶油封（130ST及以上標 配油封，型號沒有E） |
|
E |
帶油封（僅60ST、80ST系列帶油封的型號命名有區分） |
|
|
反饋元件 |
CS |
單圈17 bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
額定轉矩（N.m） |
003 |
0.32 |
|
額定轉速 |
30 |
3000 |
|
軸承鍵 |
A |
無鍵 |
|
B |
帶鍵 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電壓等級 |
2 |
220V級 |
|
功率（KW） |
0P1 |
0.1 |
|
設計序號 |
S01 |
序列1 |
規格參數
|
電壓等級 |
單相220VAC |
||
|
電機型號 |
5S-40ST |
||
|
C□00330B |
C□00330BZ |
||
|
20P1 |
20P1 |
||
|
電機代碼 |
5022 |
5822 |
|
|
額定功率（KW） |
0.1 |
0.1 |
|
|
額定電流[mA] |
950 |
950 |
|
|
額定轉速[RPM] |
3000 |
3000 |
|
|
最高轉速[RPM] |
6000 |
6000 |
|
|
額定轉矩[Nm] |
0.32 |
0.32 |
|
|
最大轉矩[Nm] |
0.96 |
0.96 |
|
|
轉子慣量[10^-7kg.m2] |
44 |
53 |
|
|
慣量類型 |
低慣量 |
低慣量 |
|
|
極對數 |
5 |
5 |
|
|
編碼器位數 |
17 |
17 |
|
|
編碼器種類 |
磁 |
磁 |
|
|
電機絕緣等級 |
ClassF(155℃) |
||
|
防護等級 |
IP65 |
||
|
使用環境 |
環境溫度 |
-15℃～+40℃ |
|
|
環境濕度 |
相對濕度<90%(不結露) |
||

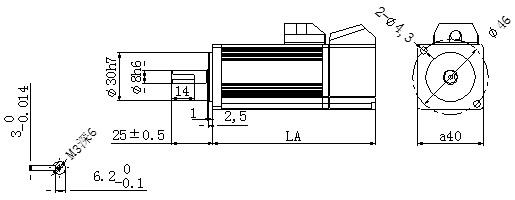

產品尺寸（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
低慣量 |
|
|
MS5S-40ST-CS00330□□-20P1-S01 |
89.5 |
119 |
|
