產品說明

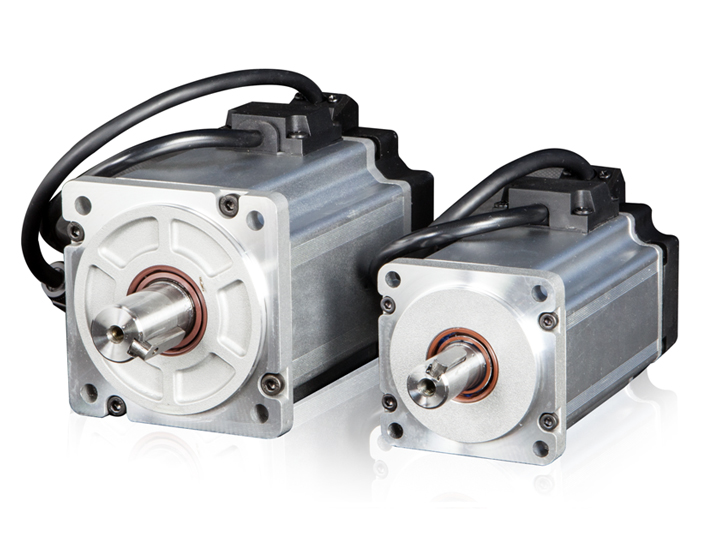

MS6系列伺服專用電機
適配DS5系列0.75KW伺服驅動器
命名規則
|
慣量類別 |
6S、6H |
|
|
機座號 |
80（單位mm） |
|
|
反饋元件 |
CS |
單圈17bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
額定轉速 |
20 |
2000 |
|
30 |
3000 |
|
|
軸規格 |
A |
有鍵、無油封、帶螺紋孔 |
|
B |
有鍵、有油封、帶螺紋孔 |
|
|
C |
無鍵、無油封、有螺紋孔 |
|
|
D |
無鍵、有油封、有螺紋孔 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電機連接件規格
|
1 |
表示電機接頭安普接頭 |
|
2 |
表示電機接頭航插接頭 |
|
|
3 |
表示電機接頭為連接器式樣（IP67專用，研發中） |
|
|
電壓等級 |
2 |
220V級 |
|
功率（KW） |
0P7 |
0.75 |
規格參數
|
電機型號MS |
單相220V |
||||||||
|
6S-80 |
6H-80 |
6S-80 |
6H-80 |
||||||
|
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM20B1 |
CS/CM20BZ1 |
CS/CM20B1 |
CS/CM20BZ1 |
||
|
20P7 |
20P7 |
20P7 |
20P7 |
20P7 |
20P7 |
20P7 |
20P7 |
||
|
電機代碼 |
5007 |
5807 |
50D7 |
58D7 |
5013 |
5813 |
50D3 |
58D3 |
|
|
額定功率（KW） |
0.75 |
||||||||
|
額定電流[mA] |
4000 |
4000 |
4100 |
4100 |
4100 |
4100 |
4100 |
4100 |
|
|
額定轉速[RPM] |
3000 |
2000 |
|||||||
|
最高轉速[RPM] |
5200 |
3000 |
|||||||
|
額定轉矩[Nm] |
2.39 |
3.5 |
|||||||
|
最大轉矩[Nm] |
7.17 |
10.5 |
|||||||
|
轉子慣量[10^-7kg.m2] |
980 |
1030 |
1670 |
1693 |
1208 |
1261 |
2445 |
2553 |
|
|
慣量類型 |
低慣量 |
低慣量 |
高慣量 |
高慣量 |
低慣量 |
低慣量 |
高慣量 |
高慣量 |
|
|
推薦轉子慣量比 |
20 |
||||||||
|
極對數 |
5 |
||||||||
|
編碼器位數 |
17 |
||||||||
|
編碼器種類 |
磁 |
||||||||
|
電機絕緣等級 |
ClassF(155℃) |
||||||||
|
防護等級 |
IP65 |
||||||||
|
使用環境 |
環境溫度 |
-15℃～+40℃(不凍結) |
|||||||
|
環境濕度 |
相對濕度<90%(不結露) |
||||||||

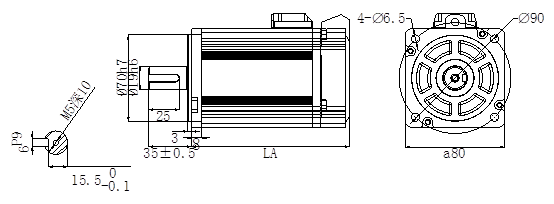

外觀尺寸圖（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS6S-80C□30B□□-20P7 |
117 |
150 |
低慣量 |
|
MS6S-80C□20B□□-20P7 |
127 |
160 |
|
|
MS6H-80C□30B□□-20P7 |
124 |
157 |
高慣量 |
|
MS6H-80C□20B□□-20P7 |
149 |
182 |
|
