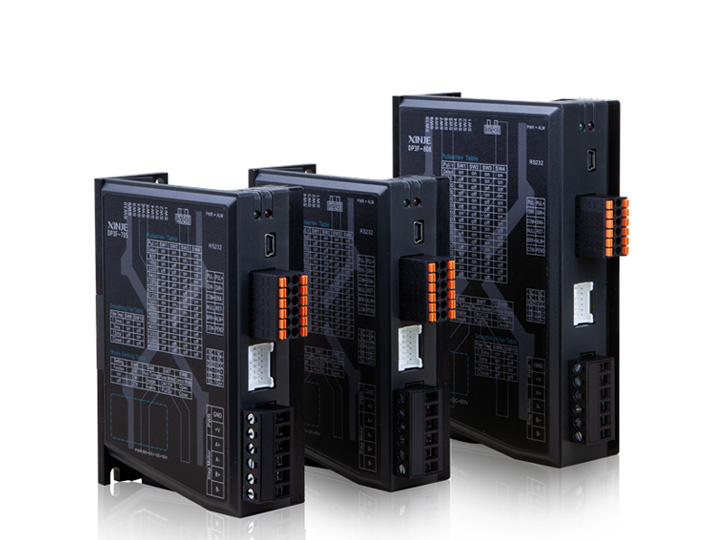

產品說明
支持COE（CANopen over EtherCAT）協議，符合CiA402標準，支持32軸，支持具備標準EtherCAT協議的主站，主站與從站的通訊周期可達32軸1ms。
網線連接替代了傳統的脈沖方向信號線，同時配備了動力線和編碼器線，接線簡單。可大幅減少線纜成本，人工成本和維護成本。
依托于EtherCAT總線的低總線負載和點對點的物理層，可大幅抑制干擾和雜波的產生，顯著改善系統的可靠性和抗干擾能力。
EtherCAT總線技術結合最新的控制算法，性能得到有很大程度的提升。
配置7路信號輸入，7路信號輸出，可進行探針輸入，正負限位，原點輸入，報警輸出，到位輸出，抱閘信號輸出等等功能的配制，滿足不同客戶群體的需求。
采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題；
可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低。
產品規格
|
驅動器型號 |
DP3C-305 |
DP3C-705 |
DP3C-808 |
|
|
輸入電源電壓（VDC） |
20-50 |
20-50 |
20-80 |
|
|
輸出電流峰值（A） |
1-3 |
1-7 |
1-8 |
|
|
匹配電機（機座） |
42 |
57/60 |
86 |
|
|
輸入信號 |
探針輸入，原點輸入，正負限位，急停，自定義輸入 |
|||
|
輸出信號 |
報警輸出，到位輸出，抱閘信號輸出，自定義輸出 |
|||
|
報警功能 |
過流，過壓，超差，通訊異常等 |
|||
|
調試軟件 |
信捷步進驅動器配置工具軟件 |
|||
|
使用 環境 |
使用場合 |
盡量避免粉塵，油霧及腐蝕性氣體，濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵 |
||
|
環境溫度 |
0℃～50℃ |
|||
|
最高工作溫度 |
60℃ |
|||
|
濕度 |
40%～90％ RH（不能結露或有水珠） |
|||
|
振動 |
5.9m/s2 Max |
|||
|
保存溫度 |
－20℃～65℃ |
|||

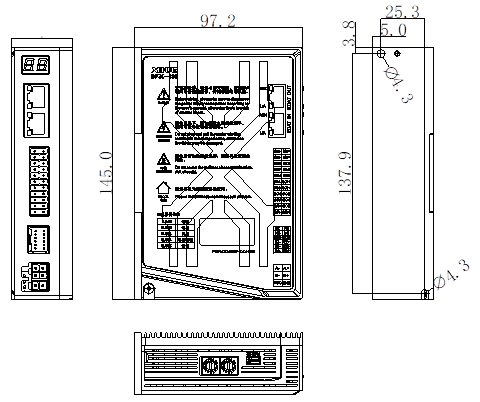

外形尺寸（單位：mm）
DP3C-305、DP3C-705、DP3C-808
